Dactyl Manuform: Keyboard Split Ergonomis Handwired

Proyek hardware: membangun ulang keyboard Dactyl Manuform — split, ergonomis, handwired — dari fase reverse-engineering keymap sampai flashing firmware QMK. Repository di-track sebagai setup karena ini bagian dari ergonomic workstation, bukan produk yang akan dipublikasikan.

Kenapa Dactyl Manuform

Dactyl Manuform adalah varian curved dari Dactyl asli: case 3D-printed dengan kontur kunci yang mengikuti panjang jari, plus cluster thumb yang dimiringkan ke arah ibu jari.

Manfaat ergonomisnya:

• Pergelangan tangan tidak perlu memutar.
• Jari menempuh jarak lebih pendek.
• Beban diserap oleh otot besar tangan, bukan tendon kecil di telapak.

Trade-off-nya jelas: tidak ada vendor jadi yang menjual unit ini — semua harus handwired, dan firmware-nya kustom.

Spesifikasi

Hardware & Firmware

Item	Detail
Layout	Dactyl Manuform (split ergonomis)
MCU	Pro Micro (ATmega32U4) × 2
Firmware	QMK
Koneksi split	Kabel TRRS
Matrix	6×6 + thumb cluster per sisi
Arah diode	COL2ROW (belum dikonfirmasi)
Master side	Kanan (MASTER_RIGHT)

Kapasitas Matrix

Jumlah key teoretis maksimum dengan konfigurasi ini:

$$K_{\text{total}} = 2 \times (6 \times 6) = 72$$

Praktiknya lebih sedikit — tidak semua titik matrix terpakai, dan sebagian dialokasikan ke thumb cluster yang dimapping ke baris/kolom yang sama.

Rencana Rekonstruksi (7 Fase)

Project diorganisir sebagai phased rebuild. Tiap fase menghasilkan output yang bisa diverifikasi sebelum lanjut ke fase berikutnya:

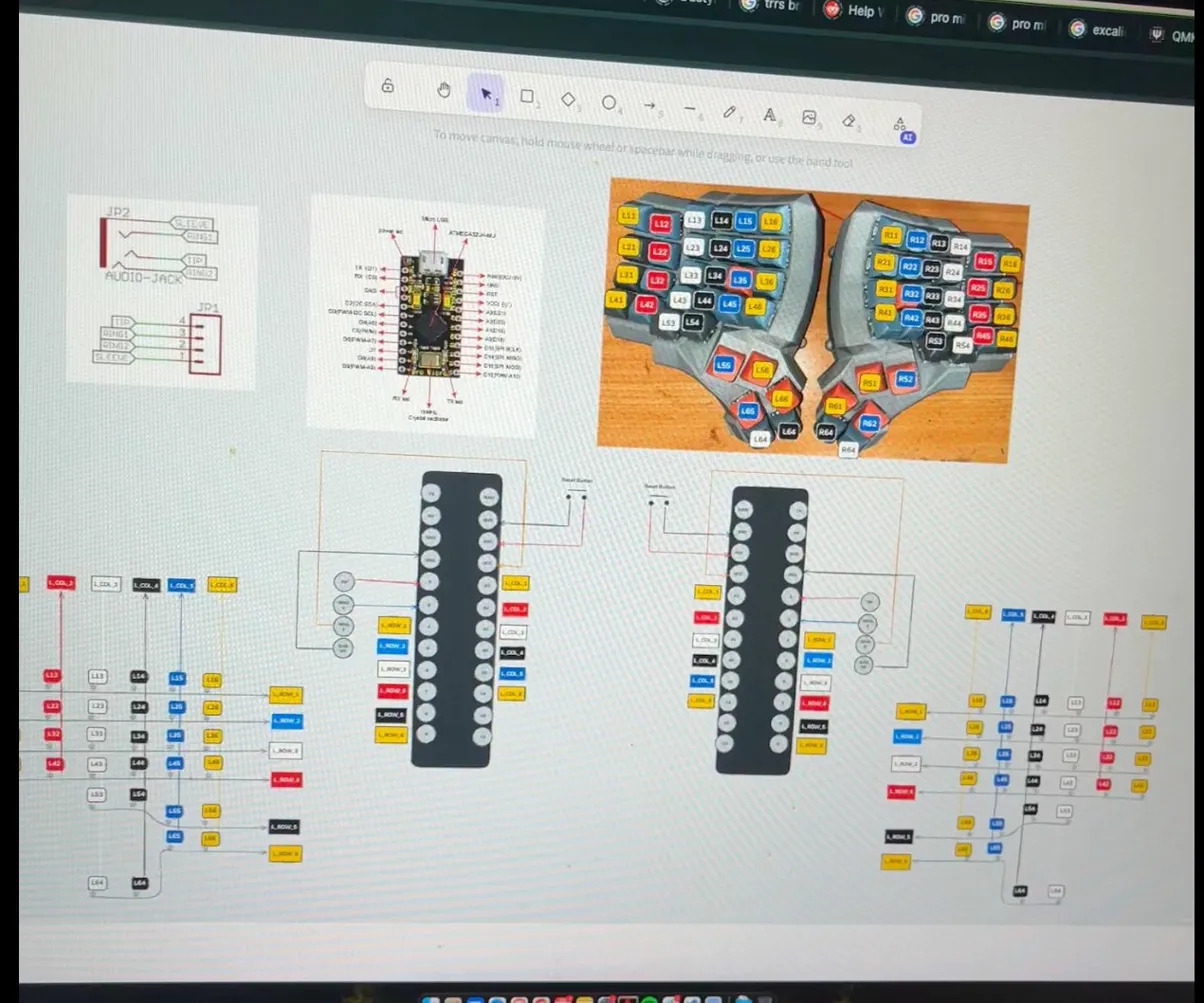

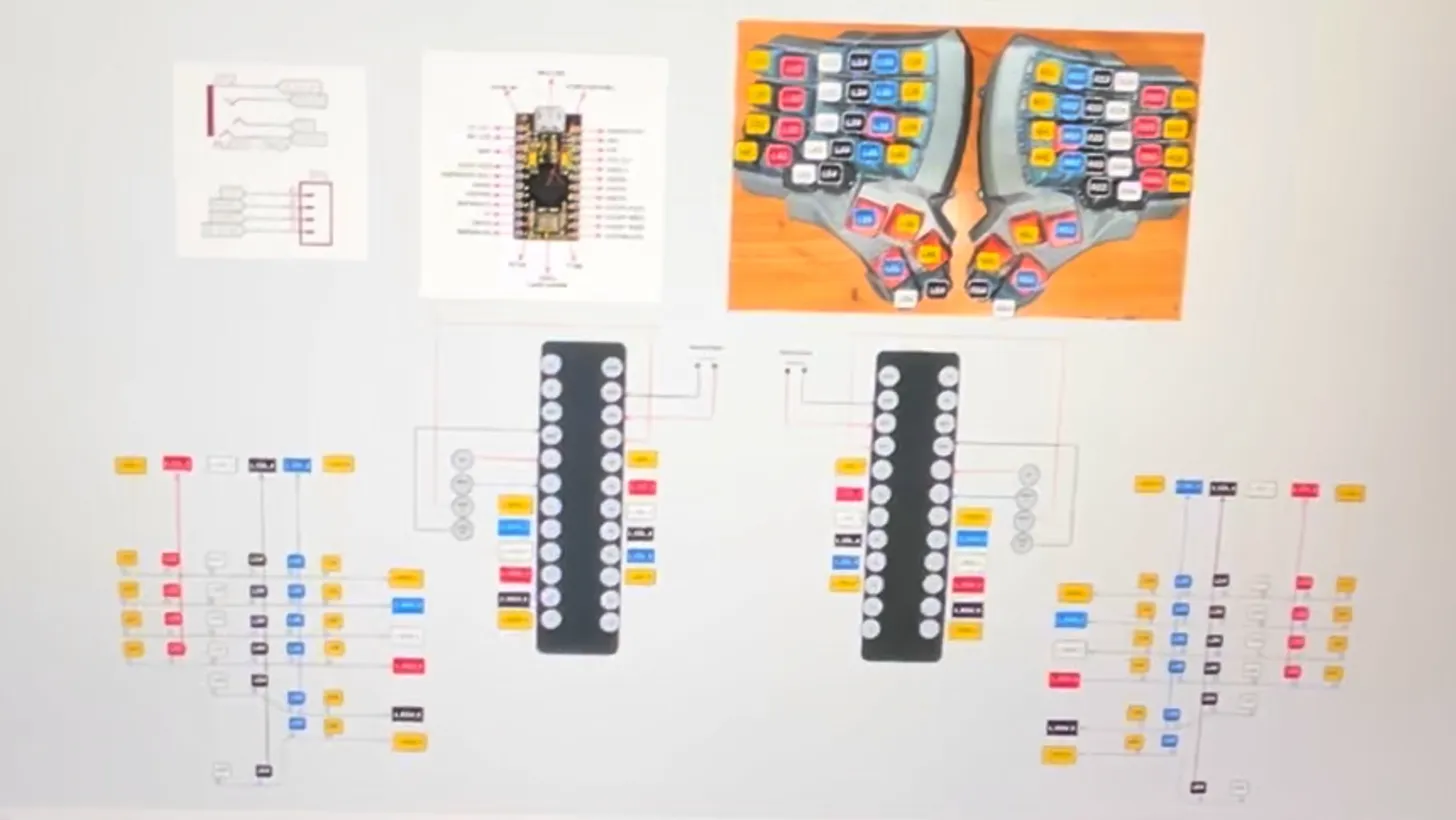

• Fase 1 — Reverse keymap dari firmware lama (manual key testing)
• Fase 2 — Scaffold struktur project QMK
• Fase 3 — File konfigurasi (config.h, info.json)
• Fase 4 — Template keymap (keymap.c dengan semua layer)
• Fase 5 — Konfirmasi metode master (MASTER_RIGHT vs EE_HANDS)
• Fase 6 — Flashing aman (compile → flash → ulangi sisi lain)
• Fase 7 — Debugging matrix lewat qmk console

⚠️ File QMK saat ini masih placeholder. Pin assignment dan ukuran matrix harus dikonfirmasi setelah Fase 1 fisik selesai — kalau salah, key event tidak akan terdeteksi, atau ter-register di posisi yang keliru.

Struktur Repository

.
├── docs/
│   ├── reconstruction_plan.md   # Rencana rekonstruksi firmware
│   ├── build_log.md             # Catatan progress
│   └── images/
├── firmware/
│   └── qmk/
│       └── dactyl_manuform_custom/
│           ├── config.h                    # ⚠️ pin placeholder
│           ├── info.json
│           ├── rules.mk
│           ├── dactyl_manuform_custom.h    # macro LAYOUT
│           ├── dactyl_manuform_custom.c
│           └── keymaps/
│               └── default/
│                   ├── keymap.c            # 4 layer
│                   ├── config.h
│                   └── rules.mk
├── LICENSE
└── README.md

Build & Flash

Setup QMK

Sekali saja, install QMK lewat pip:

pip install qmk
qmk setup

Compile & Flash

Salin folder keyboard ke direktori QMK firmware, lalu compile dan flash:

cp -r firmware/qmk/dactyl_manuform_custom \
      ~/qmk_firmware/keyboards/handwired/

qmk compile -kb handwired/dactyl_manuform_custom -km default
qmk flash   -kb handwired/dactyl_manuform_custom -km default

Flash dilakukan per sisi: colok sisi yang mau di-flash, tekan tombol reset saat diminta, lalu ulangi untuk sisi satunya.

Tools

Tool	Tujuan
Neovim	Editor utama
tmux	Terminal multiplexer
QMK CLI	Build & flash firmware
Pro Micro (ATmega32U4) × 2	Microcontroller per sisi

Referensi

Resource	Link
QMK Documentation	https://docs.qmk.fm
QMK Split Keyboard	https://docs.qmk.fm/#/feature_split_keyboard
Pro Micro Pinout	https://learn.sparkfun.com/tutorials/pro-micro—fio-v3-hookup-guide
Dactyl Manuform QMK	https://github.com/qmk/qmk_firmware/tree/master/keyboards/handwired/dactyl_manuform
Keyboard Tester	https://www.keyboardtester.com

Status

Project ini in-progress. Update progress di-track di docs/build_log.md di repo. Begitu Fase 1 selesai dan pin matrix terkonfirmasi, post ini akan diperbarui dengan keymap final dan layer-layer custom yang dipakai harian.
